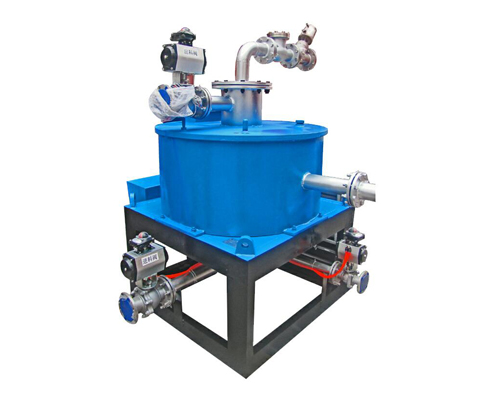

如何检测浆料电磁除铁器的液位和压力

　液位和压力是浆料电磁除铁器的关键的参数，设备的大部分的控制策略都是以这两项参数为依据进行制定的。液位和压力是同一类型的信号，分别是由浆料电磁除铁器系统中液位和压力变送器给出的4-20mA的电流信号。电流信号适宜于远程传输而中途不会衰减或受到其他信号干扰。电流信号的具体检测方法如下：

  通过电流隔离模块T1100隔离后，产生纯净的4-20mA电流。这一电流经过150欧姆精艺电阻取样，将幅度限定到了0.6V到3V的范围内，这是符合单片机内部12bitADC量程的模拟信号。为了让信号不被AD转换器的输入电阻所影响而产生损耗，加入一级电压跟随器电路。

  液位和压力检测包括如下操作∶
1、当励磁线圈附近的冷却液高度在预定的报警值之下时，系统将给出预警信号，提示液位偏低;
2、当液位低于某一值L2（L2<L1>H1）时，即排气操作无法正常发生作用，压力由H1跃升至H，这时浆料电磁除铁器会发生危险，须立时停机。
