带式永磁除铁器的整体构造分解

带式永磁除铁器主要被应用于从固体物料中分离固体磁性杂质的技术领域，在煤炭、火电、采矿、冶金这些行业中去除块状或粉状非磁性物料中的杂铁。

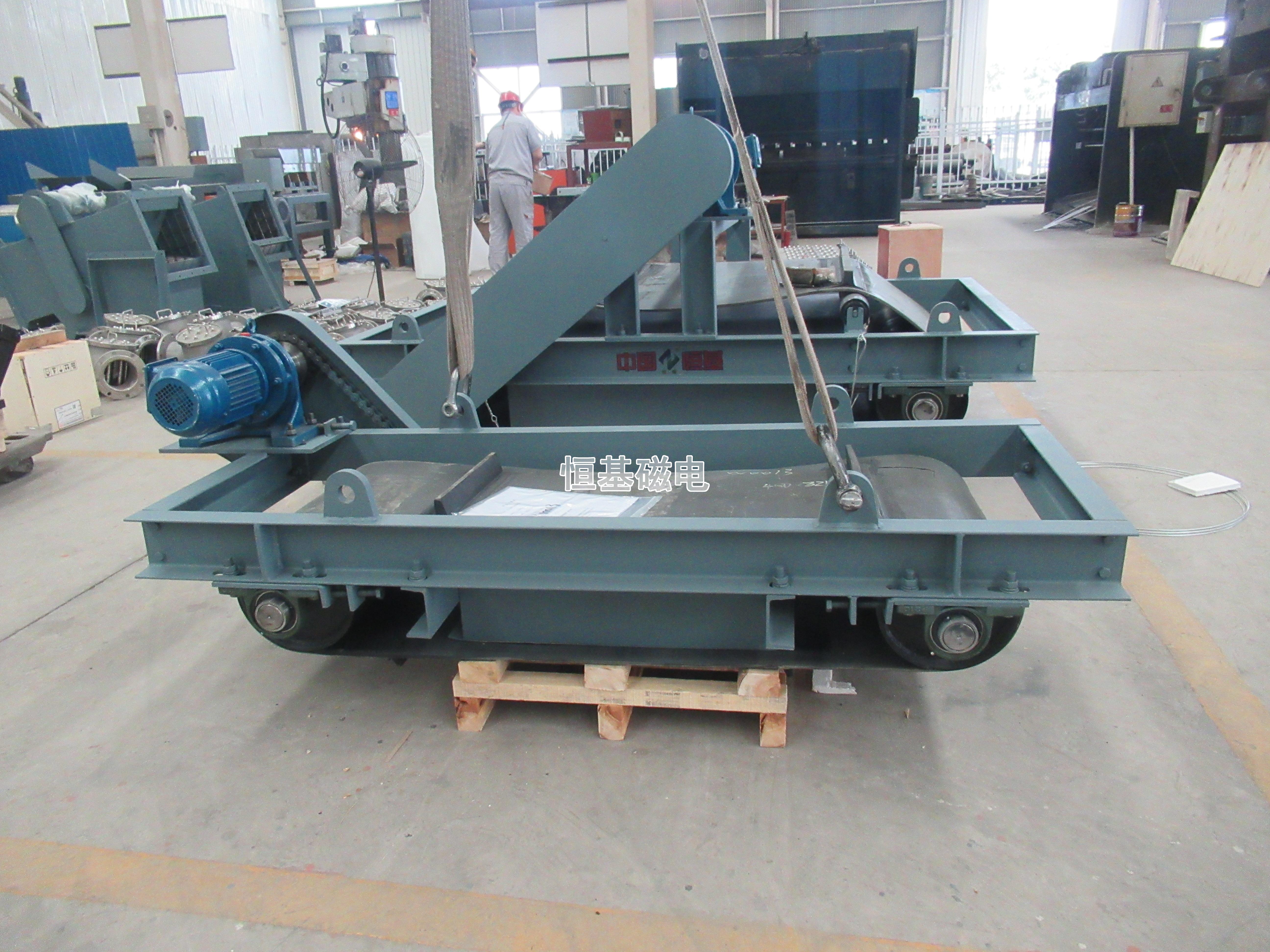

 　带式永磁除铁器主体结构包括机架以及安装于机架前方由电机和传动装置驱动的主动滚筒，从动滚筒安装于机架的后部位置，机架上面安装有托辊在机架的中部下面固定安装着除铁器的本体，在主动滚筒、从动滚筒跟托辊上安装有环绕除铁器本体的卸铁皮带，卸铁皮带上设计有刮板。

    带式永磁除铁器本体主要由底板、侧板及上盖构成的壳体几部分组成，壳体中安装了下辘板和上辘板，其特征在于在壳体的中部底板跟下扼板间设置了安装永磁铁的主磁盒，主磁盒沿卸铁带长边方向的侧面，有一个安装永磁铁的副磁盒，副磁盒磁场极性和主磁盒的磁场极性是相反的。
